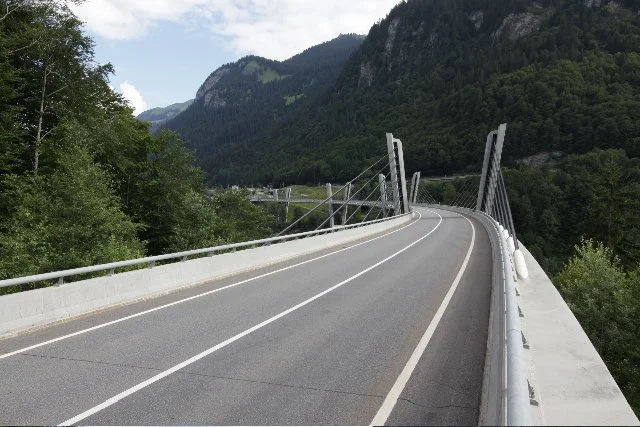

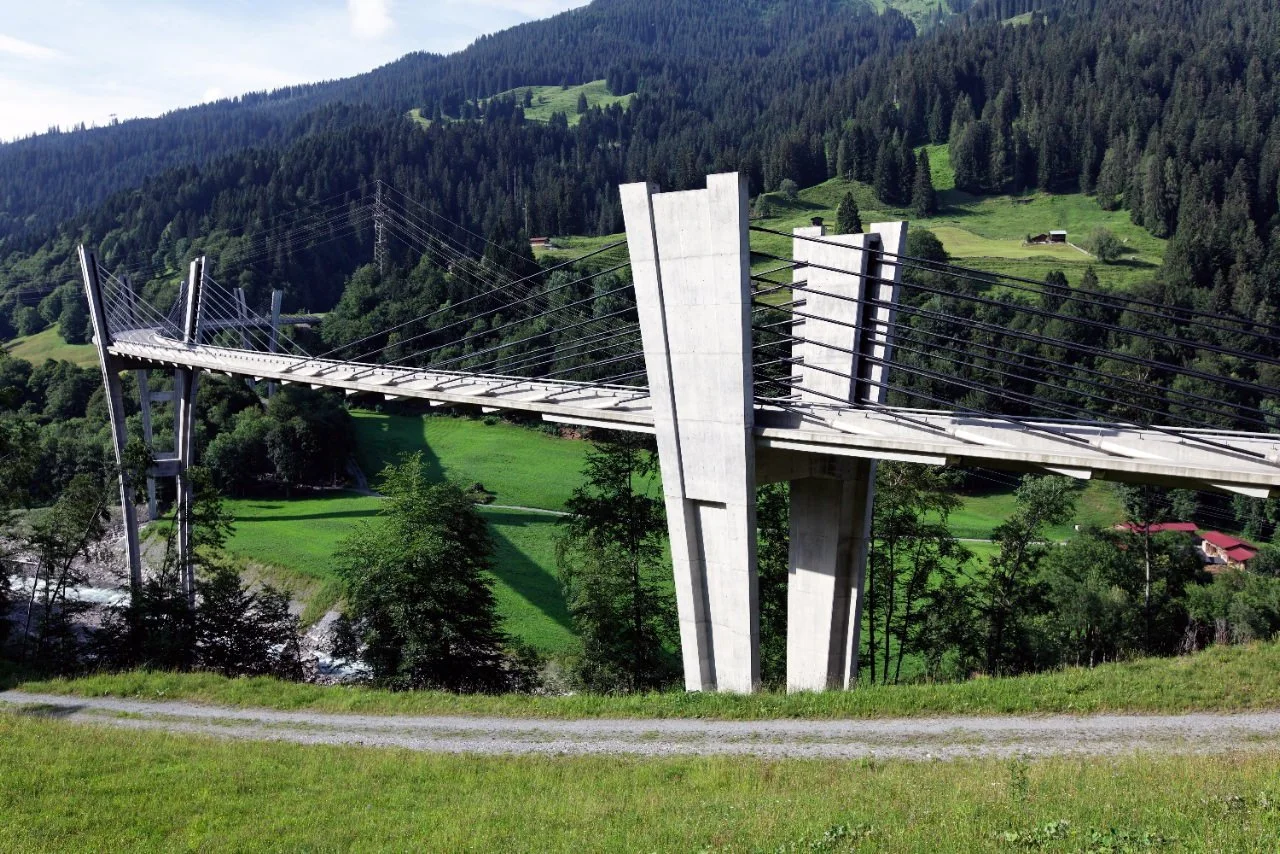

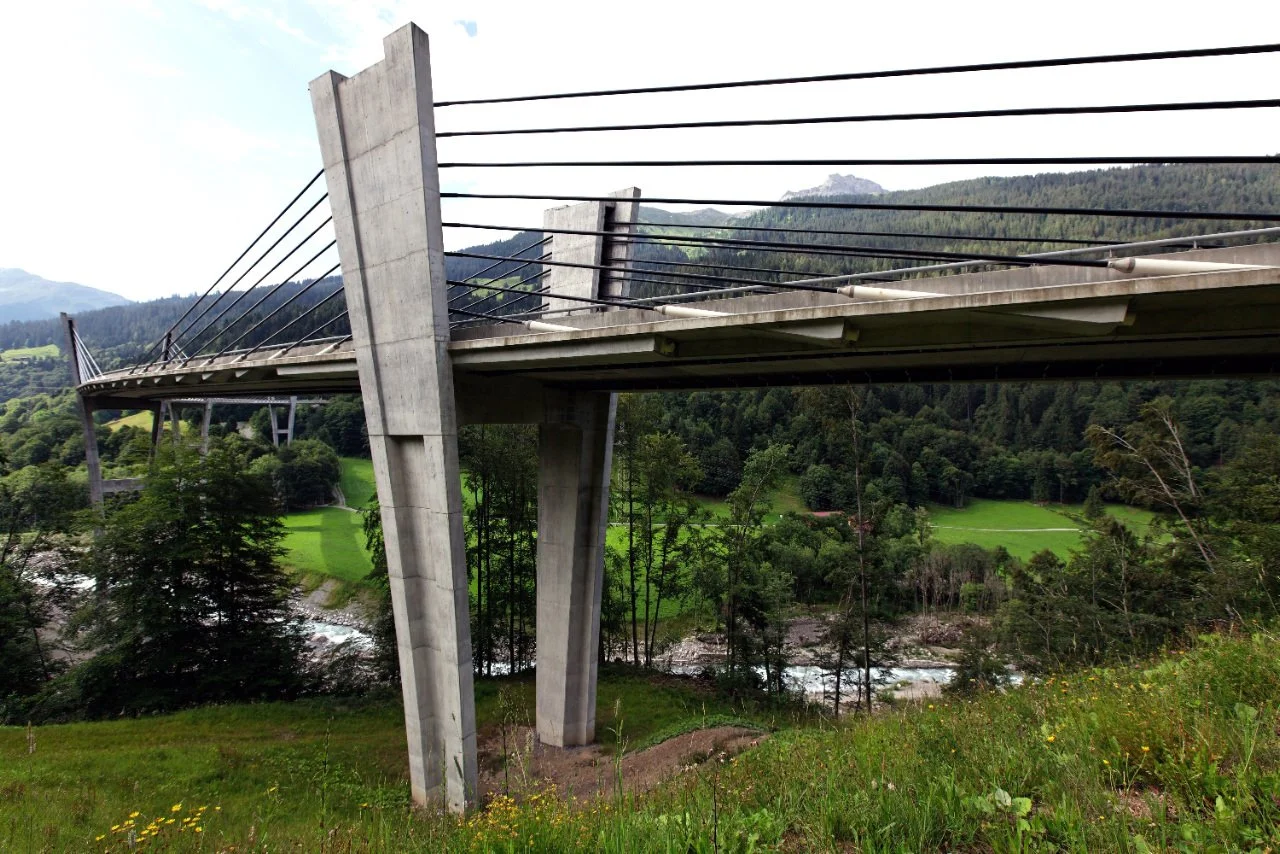

Sunnibergbrücke, Klosters
Bauherrschaft
Kanton Graubünden, Tiefbauamt
planungsteam
Projektleitung: TBA GR, Brücken-Ing. H. Figi
Arch. Berater: Prof. A. Deplazes
Konzeptioneller Entwurf: Prof. Dr. C. Menn
Projektierung und technische Bauleitung: Bänziger Partner AG
realisierung
1996–1998
Ingenieurleistungen
Projektierung, Ausschreibung, Realisierung, technische Bauleitung
Technische Daten
Länge: 526 m
Breite: 12.38 m
Brückenfläche: 6510 m²
Spannweiten: 58 / 128 / 140 / 34 / 65 m
Anzahl Pfeiler: 4 Stk.
Höhe über Talboden: 77 m
Krümmung Strassenachse: 503 m
Besonderheiten
Schrägseilbrückenkonzept für gekrümmte Brücke mit grosser technischer Innovation und überzeugender Ästhetik
Komplizierte räumliche Geometrie mit hohen Anforderungen an statische Berechnung, Konstruktion und Ausführung
Instandhaltungsprojekt im Jahr 2020/2021 zur Erneuerung des Korrosionsschutzes an den Trompetenrohre der Vorspannkabel und der Stahlkassetten an den Pylonen
