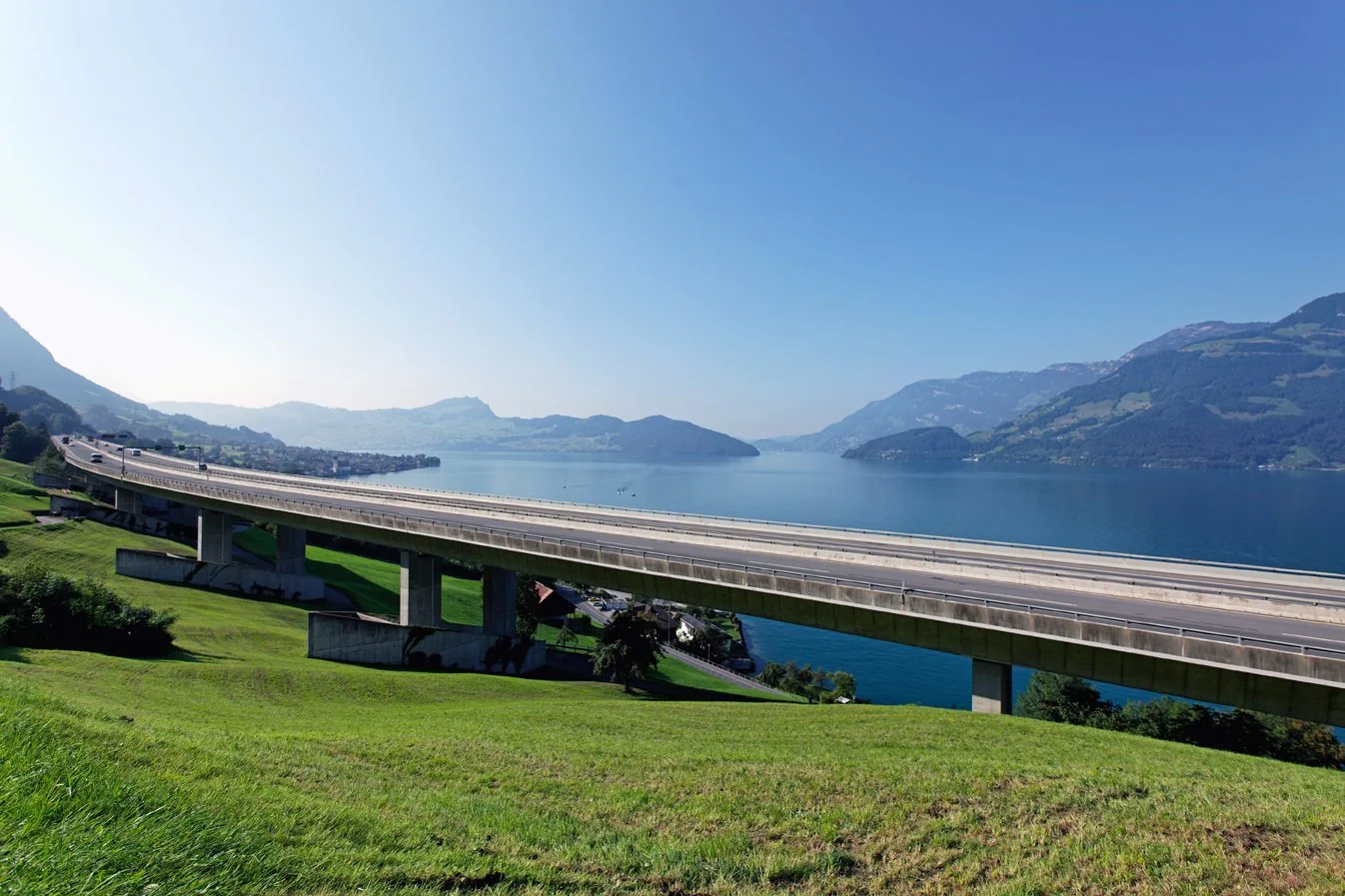

Lehnenviadukt Beckenried der A2
Bauherrschaft
Baudirektion Kanton Nidwalden
planungsteam
Bänziger Partner AG
(Federführung in INGE von 4 Ingenieurbüros als Partner der ARGE mit 10 Unternehmern unter Federführung von Spaltenstein AG)
realisierung
1976-1980
Ingenieurleistungen
Wettbewerb, Projektierung, Ausschreibung, Realisierung
Technische Daten
Länge Hauptbrücke: 2 x 3150 m
Länge Rampen: 268 und 276 m
Breite Hauptbrücke: 10.5 m
Brückenfläche: 70945 m²
Normalspannweite: 55 m
Anzahl Pfeiler:
Hauptbrücke: je 58 Stk.
Rampenbrücken: 5 Stk.
Schachttiefen: 10-76 m
Pfeilerlängen im Boden: 10-65 m
Pfeilerhöhen über Boden: 3-34 m
Max. Pfeilerhöhe: 81 m
Besonderheiten
Gründung Bereich West (2/3) im kriechenden Hang mit flexiblen Schutzschächten bis 76 m Tiefe.
Bereich Ost (1/3) im rutschgefährdeten Steilhang direkt auf den Fels mit Aufnahme des Rutschdruckes durch die Pfeiler.
Rationelle Herstellung des 3.15 km langen Zwillingsüberbaus in nur 3 Jahren mit 2 gestaffelt laufenden Vorschubrüstungen im 14-Tage-Takt.
